无触点补偿式交流稳压器主电路图

无触点补偿式交流稳压器，采用目前国际先进的组合绕组补偿方式和无触点可控硅电路开关技术、DSP微机控制交流稳压运算技术于一体，具有高效节能、调节快速、无噪音、三相自动平衡、无机械故障和炭刷磨损及使用寿命长的特点，并具有延时，过、欠压报警和保护等功能。同时该稳压器突破性解决了系统和器件运行中的暂态过程对无触点开关所产生的共态电流冲击和过电压所造成的对系统和器件的损害，瞬时过载能力强，因而大大提高了系统运行的可靠性，同时也满足了广大客户对电网不稳的要求。

一、无触点补偿式交流稳压器基本原理

ZBW系列稳压器主要由采样电路、控制电路、补偿电路、保护电路等单元组成。

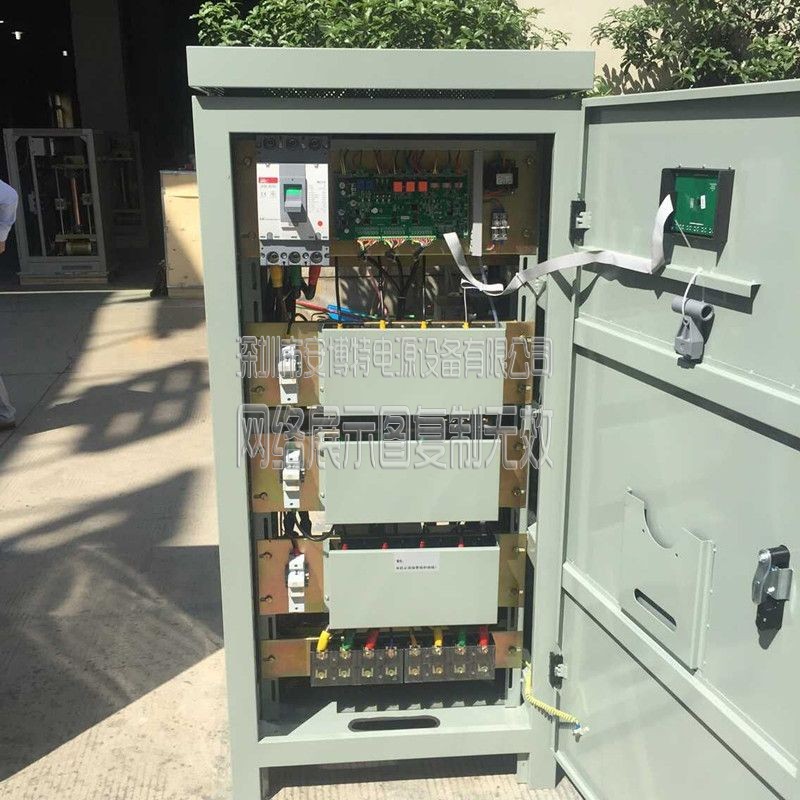

二、三相稳压器由三个相同的独立模块构成。

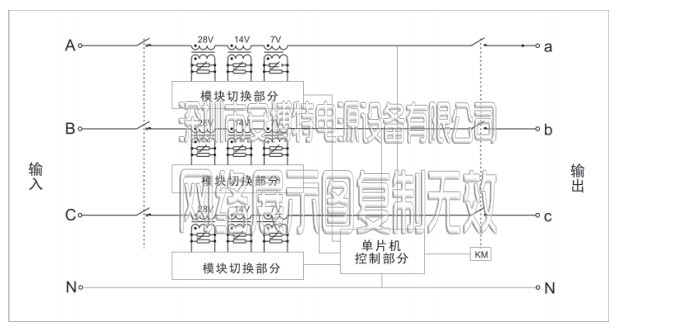

无触点补偿式交流稳压器主电路图

其工作过程为：当输入电压波动时，通过采样电路获取反馈电压、经与基准电压进行比较判断，然后由控制电路输出控制信号，控制串联于主电路中的补偿变压器进行电压补偿，从而达到稳定输出电压的目的。

同时，保护电路在控制电路出现故障时能旁路补偿电路，转至市电电压输出，保护稳压器。

控制电路设置输出低电压保护，当输出电压降至设定值时，稳压器转至市电输出；当市电电压回升至设定值后，稳压器自动回复工作。

三、补偿式交流稳压器指标

1. 工作频率：50～60hz

2. 效 率：≥98%

3. 稳压精度：≤±(1～5)%

4. 稳定时间：≤0.04s

5. 耐压强度：2000v 1分钟 无击穿

6. 滤波性能：频率0.1mhz～10ghz插入损耗；差模70～100db；共模100db

7. 抗浪涌性能：尖峰抑制输入4000v脉宽2μs输出小于20v；输入4000v脉宽0.5μs输出小于2v

8. 波形畸变：≤0.1%（附加）

四、SBW无触点净化稳压器-稳压电源优势

新：CUP控制、数字电路、自动三相分调；

快：模块化组合、光电传输、0.02s相应速度；

净：无碳刷接触、无粉尘、有利于环境；

抗：吸收浪涌、抗谐波、抗电磁干扰、净化性能强；

全：缺相、相序、过压、欠压保护功能、RS232接口

静：专为医疗设备而配套的电源、无噪音适合医院；

免：无机械传动、无碳刷、免维护。

五、单相补偿式交流稳压器应用

广泛应用于工业自动化，成套设备、数控机床、轻纺、医疗、宾馆、广播电视、通讯设备等各种需要电压稳定的场合。配接计算机远程通讯接口，即可实现远端对电源的遥控、遥信和遥测。
